- General Information
- Load Carrying Table
يتم إنتاجها بأحجام وأشكال مختلفة من صاج الجلفانيز أو الألومنيوم, باستخدام طلاء coil coating, أو بدون طلاء. وتستخدم الطبقة المنفردة عديمة العزل الحرارى أو التى تحتوى على عزل حرارى بين الأرجوحتين فى تطبيقات الأسقف والحوائط متعددة الطبقات. ويوضع عليها طبقة عازلة للحرارة وقاطع للبخار, ثم يتم إغلاقها مع الغشاء لعزل الماء, وبعد ذلك يتم عمل تطبيقاتها على شكل وجه سفلى للأسقف المحمولة متعددة الطبقات.
| Product Name |
Steel Thickness (mm) |
Weight (kg/m2) |
Span Type (mm) |
Span Distance | ||||
|---|---|---|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2500 | 3000 | ||||
| Max.Distributed Load (kg/m2) | ||||||||

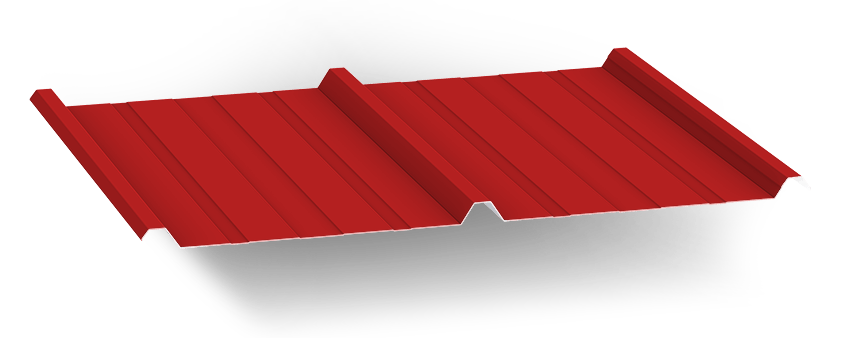

| 32/500 Corrugated Sheet |
0,40 | 3,52 | Two Span | 296 | 190 | 88 | 47 | 41 |
| Multi Span | 341 | 221 | 104 | 57 | 51 | |||
| 0,50 | 4,40 | Two Span | 363 | 237 | 110 | 59 | 50 | |
| Multi Span | 418 | 273 | 132 | 74 | 63 | |||
| 0,60 | 5,28 | Two Span | 441 | 285 | 133 | 71 | 62 | |
| Multi Span | 503 | 325 | 159 | 86 | 77 | |||
| 0,70 | 6,15 | Two Span | 536 | 333 | 155 | 83 | 73 | |
| Multi Span | 612 | 380 | 188 | 102 | 90 | |||
Notes:
. Values have been calculated using the allowable “Stress Design” method, taking self weight, imposed loads (wind load) and temperature (Δt=±20ºC) into account.
. If loads are effected as downwards l/200 and l/150 , ıf loads are effected as suction l/150 deflection limits have been used
. Values have been calculated using the steel quality fγ=240 Mpa(Yield Strength).
الوثائق الفنية
تضم المكتبة وثائق عامة ومراجع مؤرشفة. اطلب من الفريق الفني الملف الحالي المطابق لهذا النظام والسماكة ومتطلبات مشروعك.
أكد ملاءمة النظام لمشروعك.
أرسل التطبيق والموقع والمساحة والسماكة ومتطلبات الأداء. سيظهر رمز النظام في الاستفسار تلقائياً.
